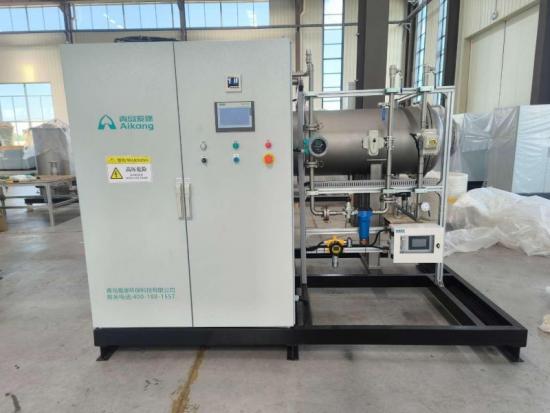

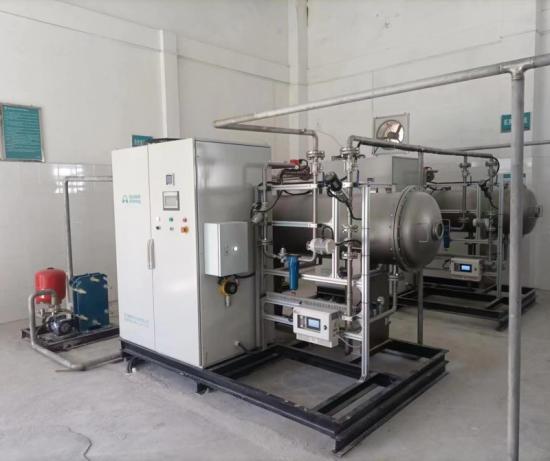

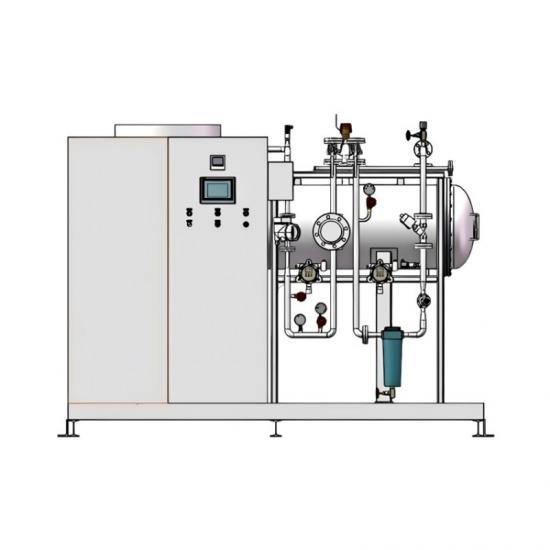

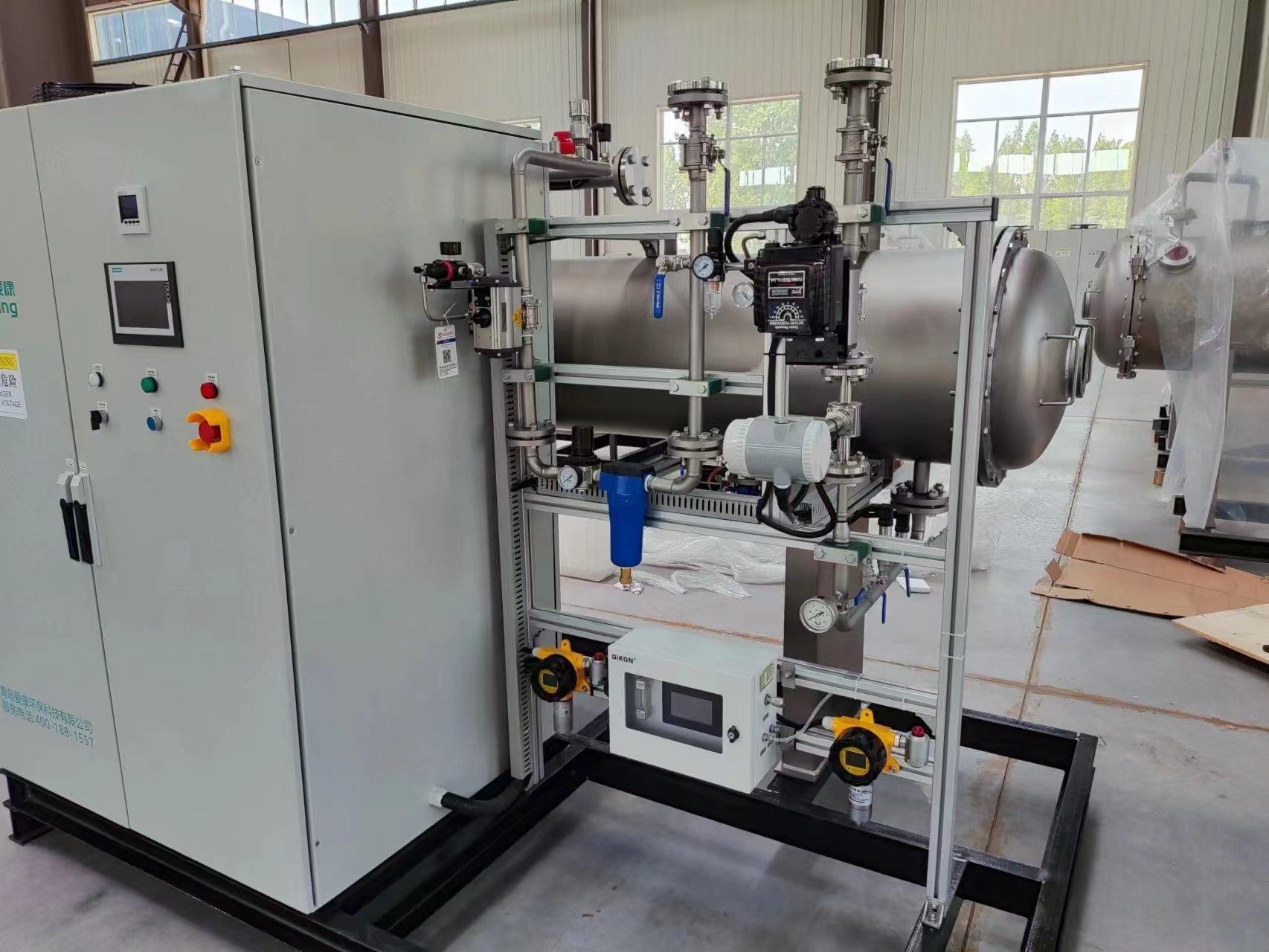

Générateur d'ozone intégré horizontal de grande taille à source d'air
Capacité d'ozone:
2kg/hConcentration d'ozone:
25mg/LDébit d'air:
81Nm3/hSource d'air:
AirConsommation d'énergie:
16-18 kwh/kg O3Volume d'eau de refroidissement:
≤8m3/hGénérateur d'ozone intégré horizontal de grande taille à source d'air
Brève introduction
Générateur d'ozone intégré horizontal de grande taille à source d'air La chambre et l'unité de génération d'ozone sont fabriquées en matériau 3l6L, le matériau global n'est pas inférieur à l'acier inoxydable 304 et les pièces d'étanchéité et d'isolation sont en PTFE et en caoutchouc fluoré.
L'armoire d'alimentation de l'ozone et la salle du générateur sont placées sur la même base. Toutes les canalisations et tous les instruments sont raccordés en usine. Ce système compact permet de réduire considérablement l'encombrement et le temps de construction sur site. La chambre du générateur horizontale est facile à entretenir et à observer, et la conception refroidie par air de l'alimentation à fréquence variable est sûre et fiable. Équipé d'un automate programmable Siemens de série, il peut être équipé de diverses vannes de contrôle automatique, notamment de température, de pression, de débit et de concentration, ainsi que de vannes de régulation, afin de minimiser la consommation d'énergie tout en répondant aux besoins des clients.
Les principaux composants d’une chambre de génération d’ozone sont les suivants :
1. Filtre à oxygène : élimine les impuretés et les particules de la source de gaz pour garantir la pureté du gaz entrant dans la chambre de génération, améliorant ainsi l'efficacité de la génération d'ozone et la durée de vie de l'équipement.
2. Régulateur d'oxygène : assurez-vous que la pression d'oxygène entrant dans la chambre de décharge corona est stable dans la plage souhaitée.
3. Soupape de décharge : afin d'empêcher la pression du système de dépasser la limite de sécurité, protégeant ainsi la sécurité de l'équipement et des opérateurs.
4. Vanne pneumatique marche/arrêt : elle est utilisée pour contrôler la marche/arrêt de l'oxygène et assurer le bon fonctionnement du processus de génération d'ozone.
5. Vanne de contrôle pneumatique : elle n'est pas seulement utilisée pour contrôler la marche/arrêt de l'oxygène, mais également pour réguler avec précision le débit et la pression de l'oxygène afin d'optimiser le processus de génération d'ozone.
6. Débitmètre à effet vortex : Instrument de mesure de débit couramment utilisé pour mesurer avec précision le débit d'oxygène dans la chambre de décharge corona. Le rôle des débitmètres à effet vortex est essentiel pour garantir la stabilité et l'efficacité du processus de production d'ozone.
7. Transmetteur de pression : C'est un capteur important utilisé pour surveiller la pression dans le système en temps réel, et convertir le signal de pression en un signal électrique et le transmettre au système de contrôle
8. Transmetteur de température : il est utilisé pour surveiller la température de l'ozone en temps réel et convertir le signal de température en signal électrique et le transmettre au système de contrôle.
9. Capteur de température de l'eau de refroidissement : Il permet de surveiller la température de l'eau de refroidissement en temps réel. L'eau de refroidissement a pour fonction d'évacuer la chaleur générée lors de la décharge corona, garantissant ainsi le maintien de la température de la chambre de décharge corona et des équipements associés dans une plage de sécurité.
10. Interrupteur de débit d'eau : Il s'agit d'un dispositif de sécurité important permettant de surveiller le débit d'eau de refroidissement et d'assurer le bon fonctionnement du système de refroidissement. Son rôle est essentiel pour éviter la surchauffe et les dommages matériels dus à un débit d'eau de refroidissement insuffisant.
11. Manomètre local : Assurez-vous que les opérateurs sont en mesure de surveiller et de contrôler la pression du système en temps réel.
12. Détecteur de concentration d'ozone : il est utilisé pour mesurer et surveiller la concentration d'ozone en temps réel.
13. Indicateur de point de rosée : il est utilisé pour mesurer et surveiller la température du point de rosée des gaz (généralement de l'oxygène) entrant dans la chambre de décharge corona en temps réel.
14. Vannes et plaque de base : Les vannes sont utilisées pour gérer et réguler le flux de gaz, généralement de l'oxygène ; et la base sert à soutenir et à maintenir le générateur d'ozone et ses composants associés.
Caractéristiques
| Taper |
Production d'ozone (kg/h)
2 % en poids 25 mg/L |
Débit d'air (Nm3/h)
2 % en poids 25 mg/L |
Consommation d'énergie
(kWh/kg O3) |
Eau de refroidissement
Volume (m³/h) |
Chambre du générateur
/Armoire d'alimentation Taille L*P*H (mm) |
Référence
Poids net (MT) |
Entrée d'air et
Sortie |
Entrée d'eau et
Diamètre de sortie |
| AKA-1KG | 1 | 41 | 16-18 | ≤4 | 2400*1600*1800 | 1.8 | DN25 | DN32 |
| AKA-1,5 kg | 1,5 | 61 | 16-18 | ≤6 | 2400*1600*1800 | 1.9 | DN25 | DN40 |
| AKA-2KG | 2 | 81 | 16-18 | ≤8 | 2400*1700*1800 | 2.1 | DN32 | DN50 |
| AK4-2,5 kg | 2,5 | 101 | 16-18 | ≤10 | 2400*1700*1800 | 2.3 | DN40 | DN50 |
| AKA-3KG | 3 | 121 | 16-18 | ≤12 | 2600*1900*2000 | 2,5 | DN40 | DN50 |
| AKA-3,5 kg | 3,5 | 141 | 16-18 | ≤14 | 2600*1900*2000 | 2.7 | DN40 | DN65 |

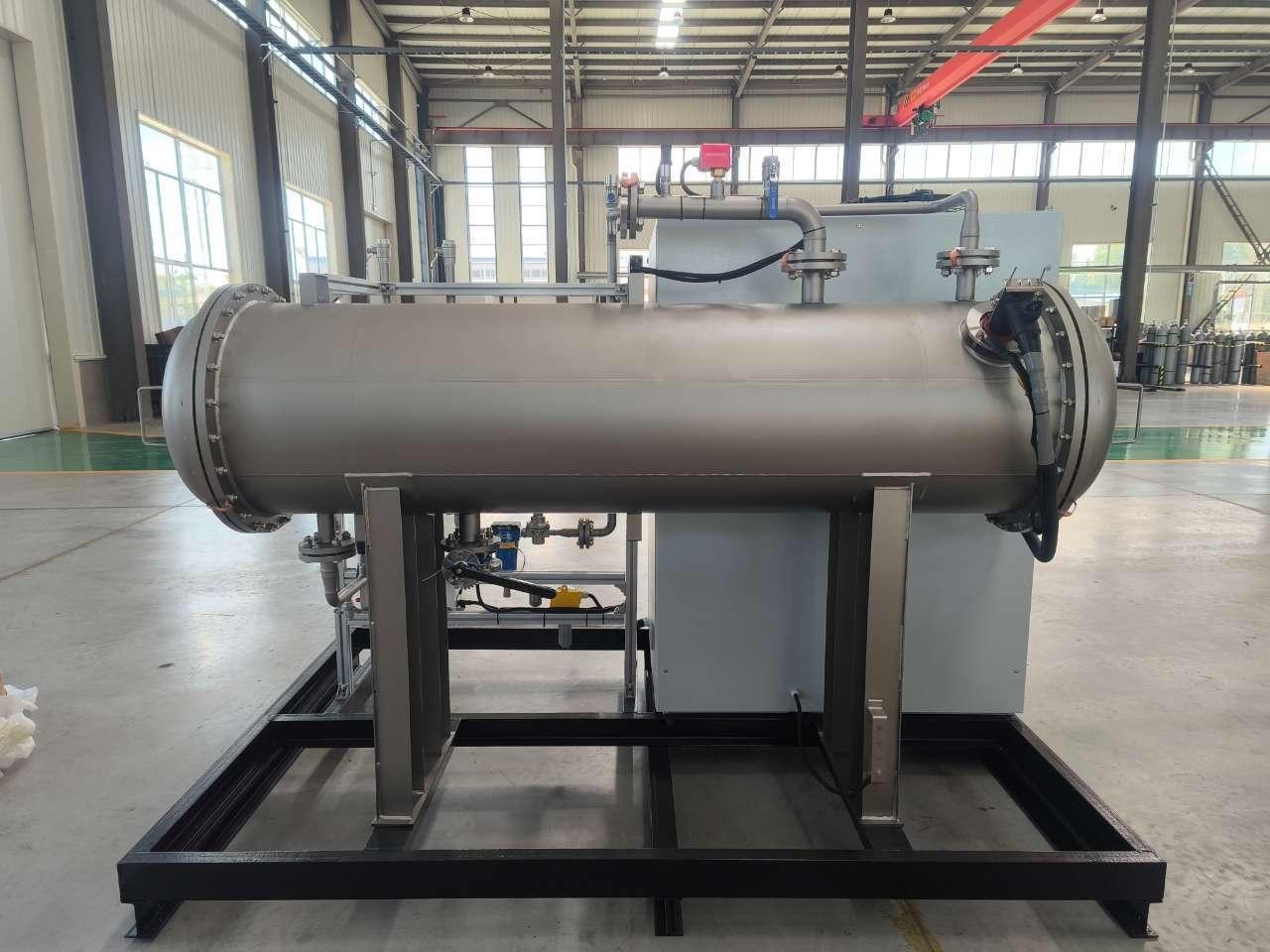

La chambre de génération d'ozone et l'armoire électrique sont conçues comme des unités séparées, Permettant un positionnement flexible et une installation facile. Convient aux générateurs d'ozone de grande taille.
Voir plus

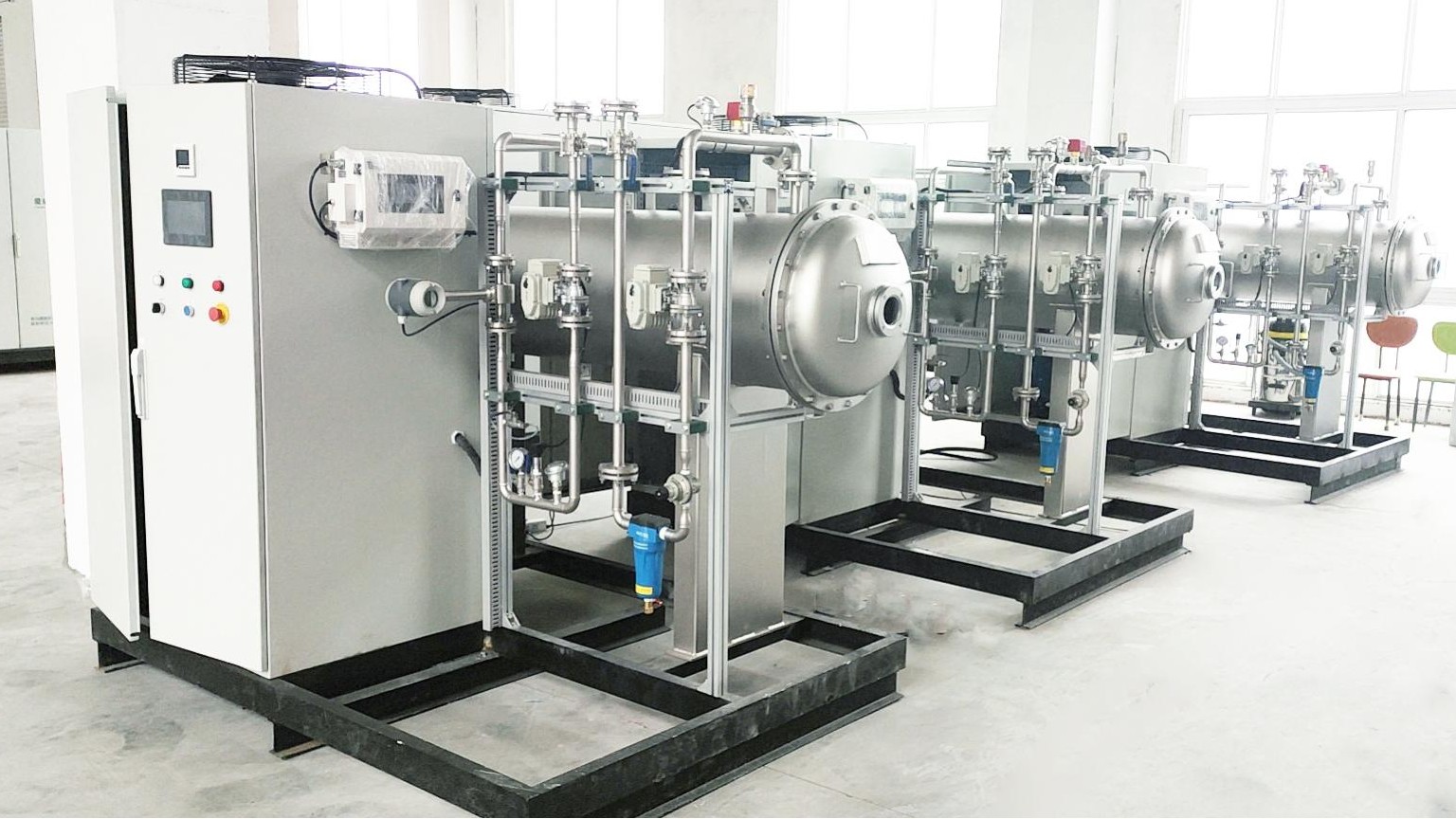

La chambre de génération d'ozone et l'armoire électrique sont montées sur le même châssis. La chambre de génération, de structure verticale, offre un faible encombrement et convient aux environnements compacts. L'accès pour la maintenance se situe au sommet de l'unité ; un espace libre de 1,5 mètre au-dessus de l'équipement est donc nécessaire.
Voir plus
Le générateur d'hypochlorite de sodium Purevita produit une solution d'hypochlorite de sodium à 0,8 % par électrolyse de la saumure, en consommant uniquement de l'eau, du sel et de l'électricité. En produisant de l'hypochlorite sur site et à la demande, le système élimine les contraintes liées au transport et au stockage du chlore gazeux ou des solutions commerciales d'hypochlorite de sodium, ce qui le rend idéal pour toute application de moyenne à grande échelle nécessitant une chloration.
Voir plus
Fenton reaction: Under acidic conditions, H202 reacts with Fe2+to produce hydroxyl radicals, which can rapidly oxidize and decompose recalcitrant organic compounds. Our Magnetic Fenton Package System magnetize water molecules to rearrange them in the direction of magnetic field lines, greatly increasing the efficiency of hydroxyl radical oxidation and decomposition of COD. This can decompose most difficult to degrade organic compounds into carbon dioxide, water, and simple organic compounds
Voir plus
Le générateur d'hypochlorite de sodium Purevita produit une solution d'hypochlorite de sodium à 0,8 % par électrolyse de la saumure, en consommant uniquement de l'eau, du sel et de l'électricité. En produisant de l'hypochlorite sur site et à la demande, le système élimine les contraintes liées au transport et au stockage du chlore gazeux ou des solutions commerciales d'hypochlorite de sodium, ce qui le rend idéal pour toute application de moyenne à grande échelle nécessitant une chloration.
Voir plus
Le système de dosage d'hypochlorite de sodium est configuré avec une fonction de dilution d'eau adoucie pour diluer la concentration de stockage d'hypochlorite de sodium à moins de 5 %
Voir plus
Hypochlorous acid generator is a system which is produced by electrolysis of tap water through water purification system and is produced by a special electrolytic cell. The system produce hypochlorous acid (HCLO) with pH (5~6.5), redox potential (ORP value +750mv or more) and available chlorine (50~60mg/L), also produce sodium hydroxide (NaOH) with PH (10~12), redox potential(ORP value -800~900 mv).
Voir plus

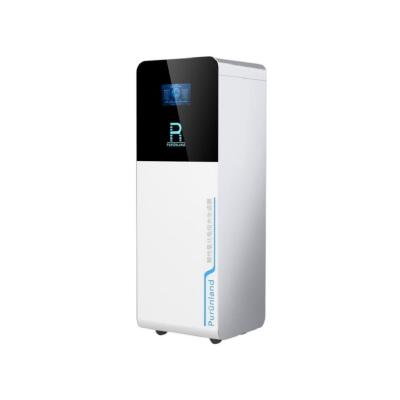

L'eau ionisée électrolytique alcaline est obtenue par électrolyse membranaire et augmente la concentration en ions hydroxyde (OH-) (pH 10~12) et le potentiel d'oxydation (-900 mV). Contrairement à l'eau alcaline classique, l'eau ionisée électrolytique alcaline ne contient ni tensioactifs synthétiques ni produits chimiques. Elle est donc fiable et sûre d'utilisation et possède un fort pouvoir nettoyant, stérilisant et désodorisant.
